안녕하세요 JNP 입니다.



오늘은 전력원선도,경제적인 송전 전압 공식과 이론을 알아보겠습니다.



1. 정지형 무효 전력 보상장치(SVC)

계통 전압의 변동에 신속하게 대응해서 무효 전력을 계통에 공급하여 전압을 조정하기 위한 장치

전력용 콘덴서 와 사이리스터로 제어되는 리액터를조항해서 구성

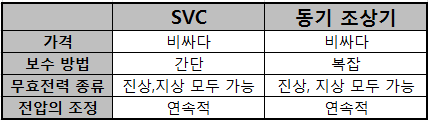

SVC 와 동기 조상기 비교

2. 전력 원선도

2-1)원선도의 반지름

원선도의 반지름

2-2)전력원선도에서 구할수 있는 것

유효전력,무효전력,피상전력,조상설비 용량,수전단의 역률,전력손실과 송전 효율,



2-3) 전력 원선도에서 구할수 없는것(매우 중요 반드시 암기!!)

과도 안정 국한 전력, 코로나 손실



3. Still 식(경제적인 송전 전압)

Still 식

4. 페란티 현상

   - 정전 용량 떄문에 전압보다 위상이 앞선 충전 전류의 영향이 클때, 선로에 흐르는 전류가 진상이 되어 수전단 전압이 송전단 전압 보다 높아지는 현상



방지 대책

  - 선로에 흐르는 전류가 지상이 되도록 한다.

   - 수전단에 분로 리액터 설치

   - 동기 조상기의 부족 여자 운전



5. 주파수와 전압 제어

   - 유효 전력 제어 : 주파수 조정(조속기에 의한 발전기의 기계적 입력 제어)

   - 무효 전력 제어 : 전압 조정(발전기의 여자 전류 제어)



6. 송전 용량 계수 법

송전 용량 계수법

( K : 송전 용량 계수,. ℓ[km] : 전송 거리 )



7. 고유 부하법

고유 부하법



오늘의 강의는 마치겠습니다. 시험 보기전 대중교통 이용시 간단하게 공식을 보고 다시한번 복습 부탁하면 좋을것 같아 글을 남겨 보았습니다.
