안녕하세요 JNP 입니다.



오늘은 CAM(Gerber) 파일 생성 2번째 강의를 시작하겠습니다.

반드시 전 강의를 확인 부탁드립니다. https://engineer-jnp.tistory.com/50 이전강의 주소는 이것입니다.



이전 강의에서 Silkscreen-TOP까지 생성 하였습니다.

오늘은 Silkscreen-Bottom,SolderMask-TOP,SolderMask-Bottom,Layer-TOP,Layer-Bottom,Drill Drawing,

NCDrill을 만들어보겠습니다.



1. Silkscreen-Bottom

[Document Type] -> [Silkscreen] -> [Bottom] 을 선택해 줍니다.

[Document Name] -> Silkscreen_02 로 지정을 해줍니다.

Silkscreen-Bottom

[Layer] 버튼을 클릭합니다. 그리고 아래의 이미지와 똑같이 체크박스를 클릭해 주고 OK를 눌러 줍니다.

Silkscreen-Bottom Layer 설정

[Options] 버튼을 클릭합니다. 이미지는 이전강의를 참고 부탁드립니다. 그리고 콤보박스에서 Center 를 선택후 OK 를 눌러 줍니다.

그리고 최종  [Define CAM Documents] 창에서 OK 눌러 Silkscreen-Bottom 을 생성해 줍니다.



2. SolderMask-TOP

[Document Type] -> [Solder Mask] -> [TOP] 를 선택해 줍니다.

[Document Name] -> Solder Mask_01 로 지정을 해줍니다.

Solder Mask

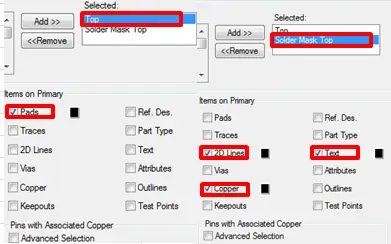

[Layer] 버튼을 클릭합니다. 그리고 아래의 이미지와 똑같이 체크박스를 클릭해 주고 OK를 눌러 줍니다.

Solder MasK Layer 설정

[Options] 버튼을 클릭합니다. 이미지는 이전강의를 참고 부탁드립니다. 그리고 콤보박스에서 Center 를 선택후 OK 를 눌러 줍니다.

3. SolderMask-Bottom.

[Document Type] -> [Solder Mask] -> [Bottom] 를 선택해 줍니다.

[Document Name] -> Solder Mask_02 로 지정을 해줍니다.

Solder Mask_Bottom

[Layer] 버튼을 클릭합니다. 그리고 아래의 이미지와 똑같이 체크박스를 클릭해 주고 OK를 눌러 줍니다.

Solder Mask_Layer

[Options] 버튼을 클릭합니다. 이미지는 이전강의를 참고 부탁드립니다. 그리고 콤보박스에서 Center 를 선택후 OK 를 눌러 줍니다.

4. Layer-TOP

[Document Type] -> [Routing/Split Plane] -> [TOP] 를 선택해 줍니다.

[Document Name] -> Layer_01 로 지정을 해줍니다.

Routing/Split Plane

[Layer] 버튼을 클릭합니다. 그리고 아래의 이미지와 똑같이 체크박스를 클릭해 주고 OK를 눌러 줍니다.

Routing/Split Plane Layer

[Options] 버튼을 클릭합니다. 이미지는 이전강의를 참고 부탁드립니다. 그리고 콤보박스에서 Center 를 선택후 OK 를 눌러 줍니다.

5. Layer-Bottom

[Document Type] -> [Routing/Split Plane] -> [TOP] 를 선택해 줍니다.

[Document Name] -> Layer_02 로 지정을 해줍니다.

Routing/Split Plane_Bottom

[Layer] 버튼을 클릭합니다. 그리고 아래의 이미지와 똑같이 체크박스를 클릭해 주고 OK를 눌러 줍니다.

Routing/Split Plane_Bottom_Layer

[Options] 버튼을 클릭합니다. 이미지는 이전강의를 참고 부탁드립니다. 그리고 콤보박스에서 Center 를 선택후 OK 를 눌러 줍니다.



오늘은 CAM 생성 2강을 하였습니다.

Drill Drawing,NCDrill 아직 남아있는 데이터 생성을 설정해보고

최종으로 캠 데이터를 추출해보고 파일어 어디에 저장되어있는 위치를 확인 해보겠습니다.

참고로 이번 캠 추출 강의는 PCB 2층으로 이루어져있습니다. 참고부탁드립니다.

4층 PCB를 설계하시는데 따라하시면 안됩니다.

감사합니다.
