02. [전기 설비 기술 기준] 절연저항 및 시험 전압 을 알아보자!

안녕하세요 JNP 입니다.

오늘은 절연 저항 및 시험 전압을 알아보겠습니다.



1. 절연 할수 없는 부분

   - 시험용 변압기, 전해조, 전기보일러, 전기로, 전기 욕기, 엑스선 발생장치 ,전기울 타리용 전원 장치



2. 저압 전로의 절연 저항

   - 정전이 어려운 경우 등 절연 저항 측정이 곤란한 경우에는 저항 성분의 누설 전류가 1mA 이하 이면 절연 성능이 적합한 것을 봅니다.

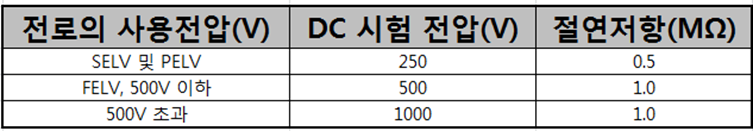

3. 저압 전로의 절연성능

전로의 사용 전압

특별저압 : 2차 전압이 AC 50V, DC 120V 이하 입니다.

FELV 1차와 2차가 전기적으로 절연되지 않은 회로 입니다.

SELV,PELV 1차와 2차가 전기적으로 졀연된 회로 입니다.



4. 고압 및 특고압의 전류

시험 전압을 전로와 대자 사이 에 연속하여 10분간 가하여 절연 내력을 시험 하였을때에 견뎌야합니다.

(교류 의 경우의험 전압은 2배입니다.)

시험 전압

5. 연료 전지 및 태양 전지 모듈의 절연 내력

   - 최대 사용전압의 1.5배 직류전압 또는 1배의 교류 전압을충전 부분과 대지 사이에 연속하여 10분간 가하여 절연내력을 시험 합니다. (최저 시험 전압 500V)





6. 변압기 전로의 절연내력

   - 시험 방법 : 권선과 다른권선, 철심, 외함간 연속하여 10분간 견뎌야 합니다.

변압기 전로의 절연내력

7. 정류기 절연 내력

정류기 절연 내력



감사합니다.
