안녕하세요 JnP 입니다.



지난번 강의에서는 VDC 전원으로 회로를 구성했는데 VSIN 으로 전원을 구성하면 어떤파형이 나오는지 실습해보고 공식을 적용하여 결과값을 확인 해보겠습니다.



우선 비반전 공식을 확인 하겠습니다.

08. [ORCAD][PSPICE] 비반전 증폭기시뮬레이션 강의를 확인 하시면 나머지 OPAMP 회로도나 설정을 동일 합니다.

다만 전원만 바꾸어서 테스트 하겠습니다.



1. 아래와 같이 전원을 바꾸고 전원에 공급되는 value 값을 설정하여 주겠습니다.

저는 주파수 와 공급전원을 설정 해주었습니다.



2. 설정해주고 run 버튼을 눌러  파형을 확인 해보겠습니다.

그전에 opamp 를 더블클릭하여 opamp 공급전압을 설정해 주셔야합니다.

vpos는 +전압이고 vneg는 -전압을 세팅해주시면 됩니다.

3. 초록색 파형이 입력단 전압이고 빨간색 파형이 출력단 전압입니다.

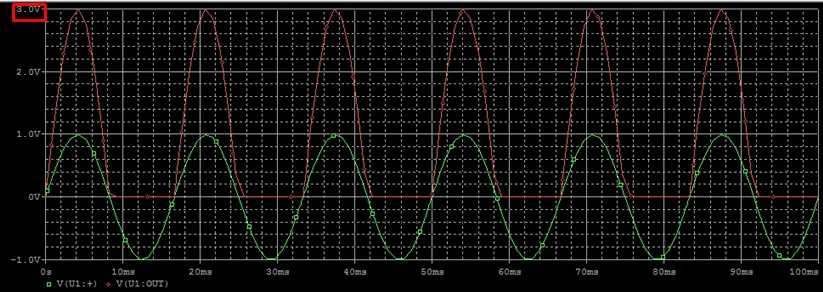

파형을 살펴보겠습니다 우선 opamp 전압을 VPOS는 +6V VNEG는 0V 로 세팅 하였을때 파형입니다.

+전압은 1볼트를 인가하였을때 비반전 증폭기 공식을 적용하면 3V로 동일하게 표시가 되었습니다.

하지만 -V는 0V에 있는것이 보이실 겁니다. 바로 opamp -전압을 0V로 맞췄기 때문에 파형이 안나온것입니다.

다음으로 -전압을 -6V로 맞춰서 테스트 해보겠습니다.

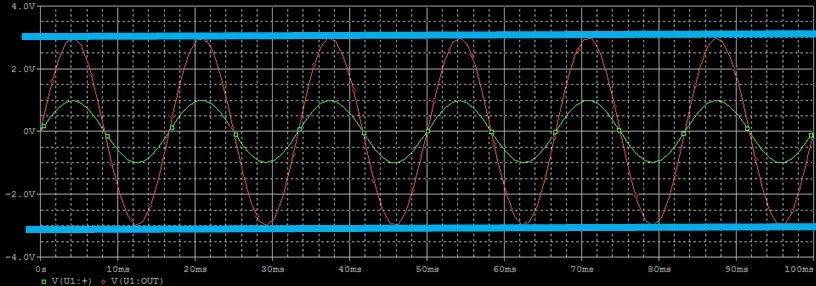

4. VPOS,VNEG를 각각 +6V,-6V를 인가 하였습니다.

파형을 살표보겠습니다. 파란 선을 보시면 +3,-3V로 원하는 증폭의 결과값을 확인 할수 있습니다.



비반전증폭기 PSPICE 시뮬레이션은 여기서 마치겠습니다.



다음에는 반전 증폭기를 시뮬레이션하여 증폭값을 확인해보겠습니다.



앞으로도 더많은 강의를 올리고 지식을 공유 해보도록 노력하겠습니다.
