안녕하세요 JnP 입니다.



시뮬레이션을 시작해볼건데요 카테고리에서 OPAMP 항목을 보셨을 겁니다.

반전 증폭기 공식..비반전 증폭기 공식.. 앞으로 차동 증폭기도 할예정인데요

공식 만가지고 뭘하냐 이해가 잘안가시는 분들을 위해서 ORCAD에서 지원 해주는 시뮬레이션이 있습니다. 이름하여 피스파이스[PSPICE] 라고도 불리는 녀석입니다.

그럼 PSPICE를 사용하여 반전증폭기 비반전 증폭기 차동증폭기 를 그려보고 공식을 적용 시켜 진짜 공식대로 적용되고 동작해보는 실습 을 해보겠습니다.



PSPICE를 시작 해보겠습니다.



1. 회로도 그리기와 마찬가지로 시뮬레이션 프로젝트를 생성해 줍니다.

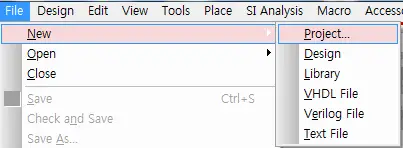

그림 1) 프로젝스 생성

2. [Analog or Mixed A/D] 를 선택해 주겠습니다. 이를 선택 안하시면 나중에 프로브 버튼이 비활성화 될수 있습니다.

그리고 프로젝트 이름을 원하시는 이름으로 선택하고 OK 해줍니다.

그림 2) ANALOG OR MIXED A/D 선택

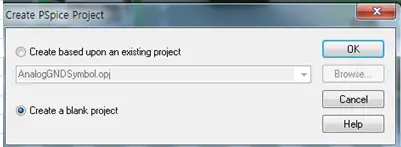

3. 버튼을 [Create a blank project] 를 선택하고 OK 버튼을 눌러 주겠습니다. OK 버튼을 누르면 하나의 프로젝트가 생성이 됩니다.

그림 3) Create a blank project 선택

4. 위의 내용으로 정상적으로 프로젝트가 생성 되었다면 PSPICE 용 라이브러리를 추가 해보겠습니다.

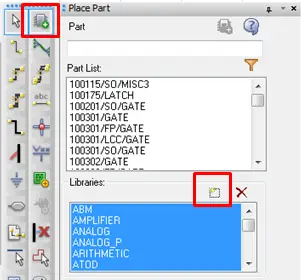

오른쪽에 보면 Place Part 라는 버튼이 나타납니다. 이 버튼을 눌르고 Libraries 글자 옆 점선모양의 사각형을 클릭하여 줍니다.(빨간 네모 참고)

그림 4) 라이브러리 추가

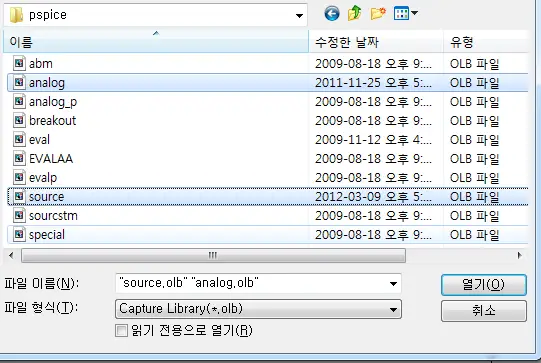

5. 점선 사각형 버튼을 누르면 파일을 추가하라는 새로운 창이 나타납니다.

PSPICE 라이브러리가 있는 경로는 다음과 같습니다.

C드라이브 -> ORCAD -> TOOLS ->  capture -> library -> pspice

의 경로를 따라가보시면 라이브러리파일이있습니다. 사용하고 싶은 라이브러리 파일을 선택하 열기 버튼을 눌러 주면 등록이 됩니다. 우리는 ANLOG 와 SOURCE 2가지를 추가하겠습니다.

참고로 SOURCE 는 전원 라이브러리 이고 ANLOG 는 OPAMP와 저항등 라이브러리가 있습니다.

경로상에서 C드라이브 와 ORCAD 는 설치할때 어디 경로로 설치하느냐에 따라 바뀔수 있는점 참고 해주세요

그림 5) SOURCE ANALOG 파일 추가

이로서 PSPICE 시뮬레이션 시작하기전 라이브러리는 추가 하였습니다.

다음 내용은 반전 증폭기 비반전 증폭기 시뮬레이션을 시작 해보겠습니다. 공식과 적용하여 공식이 제대로 적용되는 지 보겠습니다.



감사합니다. 추후에도 PCB 설계 CPU 제어등 다양한 내용의 강의를 하겠습니다.
