안녕하세요 JnP입니다.



오늘은 반전 증폭기 시뮬레이션을 시작해보겠습니다.



반전증폭기 공식을 보겠습니다. 자세한 공식유도는 카테고리의 [OPAMP]에서 반전증폭기를 확인 부탁드리겠습니다.

다음으로 반전증폭기 회로를 추가  해보겠습니다.

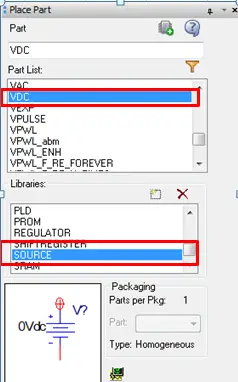

1. Place Part 버튼을 클릭후 필요한 부품을 추가하겠습니다.

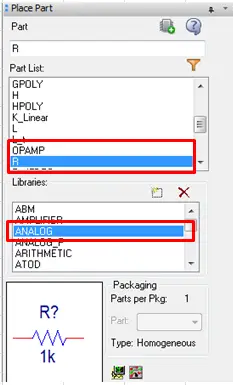

우선 저항과 OPAMP 와 전원을 추가하겠습니다. 아래 그림에서 빨간 네모 박스안의 부품을 더블클릭하여 회로도에 옮겨 주겠습니다.

2. 반전 증폭기 회로를 그려보겠습니다.

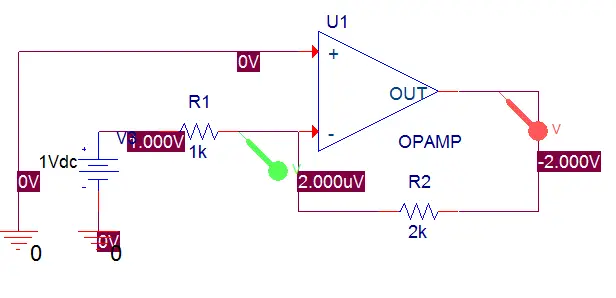

아래와 같이 반전 증폭기회로를 그려보고 프로브를 추가후 RUN 버튼을 눌러보겠습니다.

자세한 설명은 이전강의를 참고 부탁드리겠습니다.

OPAMP 전원을 +6,-6V를 인가 하였습니다.

1볼트를 넣으면 반전증폭기 공식에 의하여 -(2/1)*1 이란 공식이 도출이되고 결과값은 -2V

가됩니다. 이론상으로는 -2볼트인데 시뮬레이션도 -2V가 도출이 되었네요

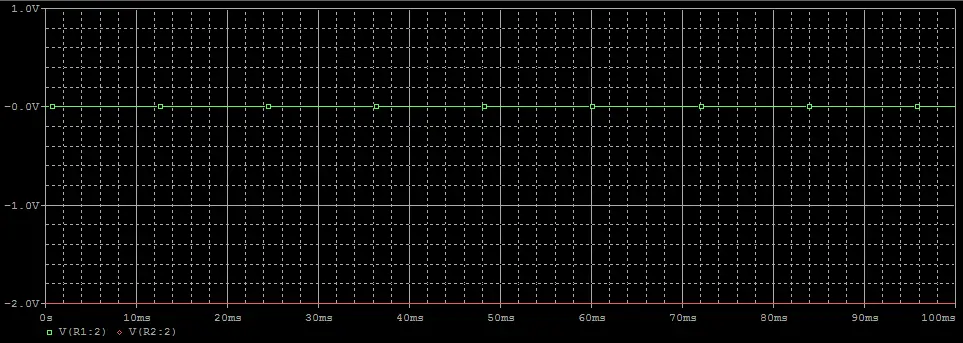

3. 이제 시뮬레이션 파형을  확인해보겠습니다.

시뮬레이션 파형을보아도 -2V 문제 없이 동작하는 회로임을 보았고 공식이 문제없다는걸 보았습니다.

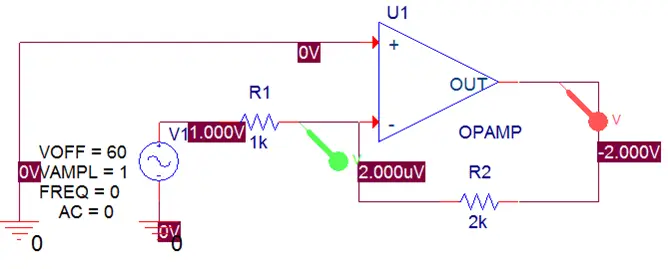

4. VSIN 전압을 인가하였을때 회로도나 파형을 살펴보겠습니다.

인가전압을 1V로 해주고 주파수를 60HZ로 하였습니다 그리고 OPAMP 전압을 -6,+6V로 설정하였습니다.

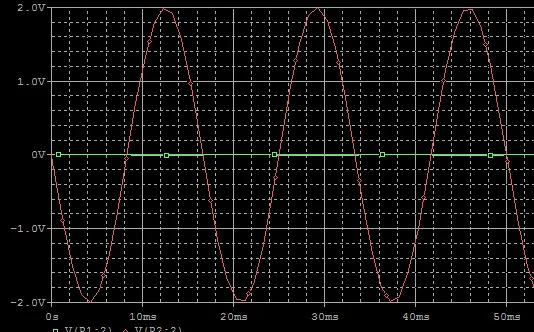

SIN 파형도 공식이랑 똑같이 증폭하는걸 확인 할수 있었습니다. 다음에도 더욱 신선한 자료로 찾아오겠습니다.



이런 시뮬레이션을 이용하여 값을 확인 하는것은 좋다고 생각합니다. 하지만 실전에서 사용하면 OPAMP 특성과 전원을 특성 저항을 오차등 여러가지 변수 요인이 있어 시뮬레이션 값과 조금 다른값이 나올수 있습니다.

이런점을 참고하시어 여러분들의 개발제품에 조금이나마 힘이 되었으면 좋겠습니다.



앞으로 회로설계 PCB설계 CPU제어등 다양한강의를 준비할 예정입니다.
