안녕하세요 JnP입니다.

오늘은 포토커플러 라이브러리를 그려볼 것입니다.



ORCAD 초기 설정 및 라이브러리 파일 생성은

이전 강의를 참고해서 작업하세요

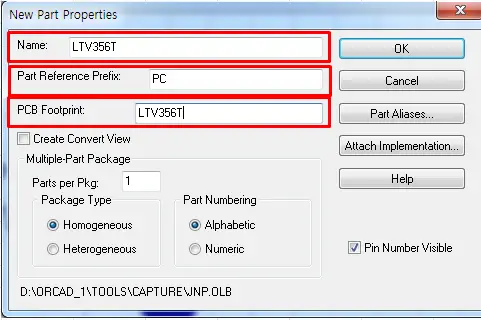

1. [New Part] 를 클릭하여 [New Part Properties] 를 켜주고

아래의 빨간 네모박스(부품명,PCB 이름 등) 3가지를 채워 주고 OK를 눌러 줍니다.

그림 1) 라이브러리 만들기

2. 그리드에 알맞게 포토 커플러 모양을 그려줍니다.

[주의] 반드시 포토 커플러 모양을 그려 넣을 때에는 그리드를 맞춰서 넣어주셔야 합니다.

그림2) 포토커플러 그리드에 알맞게 그리기



3. 전기적 성질의 핀 연결 합니다. (Short,Passive 선택) 의미는 이전강의를 참고 부탁드립니다.

[주의] 반드시 데이터 시트에 나와 있는 PIN 번호와 맞춰줘야합니다. 만약 틀릴시 PCB 그릴때 문제가 발생 하오니 참고 부탁드립니다.

그림3) 데이터시트위 알맞게 핀을 배치



다시한번 정리하면 부품 라이브러리를 그릴때에는 해당부품의 데이터시트를 반드시 확인하고 핀 배열을 맞춰줘야 합니다.

안그러면 회로도는 그릴수 있으고 PCB도 만들수 있지만 실제 해당 부품을 실장해서 동작 하려고 하면 소자가 타버리거나 회로의 오동작을 발생 할수 있으니, 데이터 시트를 확인 부탁드립니다.

데이터 시트는 부품 특성,규격 도 확인 하지만 회로도 및 PCB 그릴때에도 유용한 자료입니다.



오늘 강의는 마치겠습니다.

감사합니다.

앞으로도 더욱 유익한 강의를 올리도록 노력하겠습니다.
