안녕하세요 JNP 입니다.



오늘은 PCB LAYOUT 에서의 PCB DECAL 사이즈 를 알아보겠습니다.



우선 ARTWORK 을 하기전에 LIBRARY를 그려야하는데요 각부품의 사이즈에 알맞게 부품을 그려주셔야 합니다.



우선 CHIP 저항을 그려보고 SOIP,SOT23 등 사이즈를 알아보고 라이브러리를 직접 그려보겠습니다.



라이브러리가 완성이 되면 비로서 ORCAD로 회로를 그리고 PADS로 아트웍을 진행 할수 있습니다.



1. 저항 모양을 그려 보았습니다. [L]과 [W]는 실제의 저항의 사이즈를 나타내는 길이입니다. PCB DECAL의 사이즈와는 다르다고 생각하시면 됩니다.

실제 PCB DECAL에 올라가는 사이즈는 [1],[PAD(W)],[PAD(L)] 이 3가지의 크기입니다.

그리고 회사마다 PCB DECAL의 모양과 크기의 차이가 다를수도 있습니다 참고해주세요

저항(R),캐패시터(C),LED 등의 CHIP들은 PCB DECAL크기가 비슷하거나 같기 때문에 PAD와 PAD 사이 SILK 모양을 잘표시해주셔야 합니다.

그림1) 저항 모양



2. 그림1)저항 모양 그림을 참고하시여 아래표의 사이즈를 참고해주세요

제가 교육할 사이즈는 1608,2012,3216,6432 사이즈 입니다. 보통 많이 사용 하는 저항 사이즈는 1608,2012 입니다. 소비전류에 따라 저항의 크기가 달라지는점 유의 부탁드립니다.

1608의 경우는 1/10W 이고,  2012는 1/8W, 3216는 1/4W, 6432 는 1W 의 용량을 가지고 있습니다.

그림2) 저항 사이즈

아래의 모양은 실제 PCB DECAL 라이브러리의 이미지를 가지고 온것입니다. 두개의 크기와 모양은 유사하지만 가운데 실크 모양이 다르다는 것을 알수 있습니다.



앞으로 강의는 직접 저항별 사이즈와 캐패시터 사이즈를 그려보고 라이브러리를 저장 하겠습니다.

그림3) 저항 실크 확인

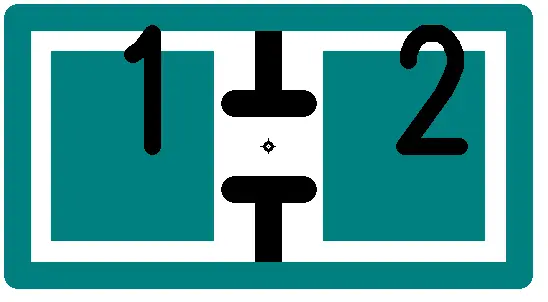

그림4) 캐패시터 실크

오늘 강의는 여기서 마치겠습니다.



감사합니다. 앞으로도 더욱 좋은 강의로 찾아 오겠습니다.
