03. [PADS LAYOUT]  PADS 라이브러리 만들기



안녕하세요 JnP 입니다.



오늘은 PADS LIBRARY 파일을 만들어 보겠습니다.



우선 PADS LOGIC or PADS LAYOUT을 열어주세요



01. FILE -> LIBRARY를 선택합니다.

그림 1) LIBRARY 선택



02. Library Manager 가 나옵는데 여기서 빨간 네모박스 [Create New Lib ] 를 클릭해 주세요

그림 2) Create New Lib 선택

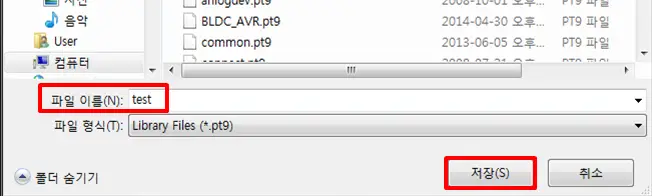

03. 만들고 싶은 파일명을 적고. 저장을 눌러 주세요

그림3) LIBRARY 파일명 만들기

04. 다시 Library Manager 에서 [Mnage Lib.List...] 을 클릭해 주세요

그림 4) 라이브러리 리스트업 하기

05. [03] 에서 저장한 파일명을 찾아서 열기를 해주세요

그림 5) 라이브러리 열기

06. 라이브러리 저장경로는 C:\MentorGraphics\9.4PADS\SDD_HOME\Libraries\[파일명.pt9]

입니다 아래 이미지의 빨간네모박스에 저장한 라이브러리가 생성되있는지 확인 해주세요

그림 6) 라이브러리 추가 완료

오늘의 강의는 여기서 마치겠습니다.



앞으로도 라이브러리 그리는법, 아트웍 하는 노하우, ORCAD -> PADS LAYOUT 아트웍 하기 등을 알려드리겠습니다.



감사합니다.
