안녕하세요 JNP 입니다.

오늘은 정현파 교류에 대해서 공식과 이론을 알아보겠습니다.



1. 정현파 교류

   (1) 발생 교류 기전력의 크기

기전력의 크기

   (2) 발상 교류 기전력의 방향 : 플레밍의 오른손 법칙

        v(엄지)도체 방향, B(검지) 자속, e(중지) 기전력

2. 주기와 전기각(호도법)

   (1) 사이클 : 시작값이 다시 시작값으로 되는 시점

   (2) 주기 : 1사이클이 진행되는 시간 T[s]

   (3) 주파수 : 1초동안 반복되는 사이클수 f[Hz]

   (4) 주기와 주파수의 관계 f = 1/T [Hz], T = 1/f[s]

   (5) 전기각

       각속도 w(오메가)

       정현파 1사이클 전기각은 360도(2파이)



각속도

3. 교류의 순시값

   (1)순시값 : 시간 경과에 따라 그 크키가 변하는 교류의 매순간 값을 표한 하는방법

순시값

4. 교류의 평균값

   (1) 평균값 : 수시로 크기가 변한느 교류 평균을 취한 값을 말한다.

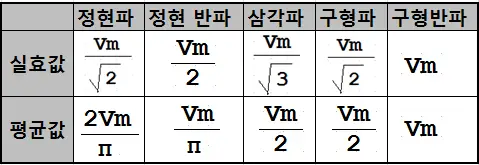

5. 각 파형의 실효값과 평균값 정리

실효값 평균값 정리

6. 파형률

5번의 이미지에 나와있는 표를 가지고 구한다.

파형률 = 실효값 / 평균값

7. 파고율

5번의 이미지에 나와있는 표를 가지고 구한다.

파고율 = 최대값 / 실효값



이상입니다.



감사합니다.
