02. Sink(싱크),Source(소스) 입력을 알아보자

안녕하세요 JnP입니다.

오늘은 Sink(싱크),Source(소스) 에대하여 알아 봅시다.



한마디로 정리를 하자면



 - 싱크(Sink)입력 : 전류의 방향이 입력기기를 통하여 입력 모듈로 향한다고 정의 할수 있겠다.

COM의 전기 적인 극성이 (-) 이다.

아래는 Sink 이해를 돕기 위한 회로 이다(저항 및 캡 소자는 생략 하였다)

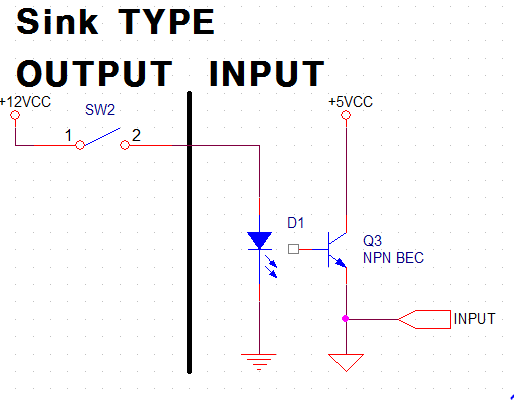

그림 1 NPN(Sink) 타입 회로

 - 소스(Source)입력 : 전류의 방향이 입력 모듈 에서 입력기기로 향한다

COM의 전기 적인 극성이 (+) 이다.

아래는 Source 이해를 돕기 위한 회로 이다(저항 및 캡 소자는 생략 하였다)

+12VCC 는 COM 으로 사용 하였다.

그림 2 PNP(Source) 타입 회로



만약 회로를 통하여 배선을 한다고 생각하면 Sink 출력은 (-)를 COM 으로 배선해야하고

Source 출력은 (+)로 배선 해야합니다. 참고로 COM은 COMMON의 약자로

전원을 하나로 묶어 사용한다라는 의미 입니다.



Sink 타입은 (+) 신호가 외부 부하를 거쳐 TR 로 유입되고,

Source타입은 (+)전원신호가 TR로 유입되고 외부부하를 거쳐 나온다.



예전 우리나라가 기술을 발전할때 일본의 기술을 배워 적용시켰다고 합니다.

그 영향때문인지는 몰라도 일본,한국과 같은 동양은 Sink 타입을 선호하고

유럽 같은 국가들은 Source 타입을 선호한다고 합니다.

사람에 조금더 안전한 타입은 Source 타입이라고 합니다.

개인적은 생각으로는 비슷비슷 해보이는데 말이죠..



많이 부족하지만 최선을 다해 강의를 올려 보도록 하겠습니다.

기본 회로 강의가 마무리가 될쯤 ORCAD를 사용하여 회로설계 및 PADS LAYOUT 으로 PCB를 제작하고 실습하는 강의도 진행 하겠습니다.

항상 질문 및 문제는 피드백 환영합니다.

감사합니다.
